Restauration Stinger 1990 Empty Restauration Stinger 1990

Message  Miclav38 le Ven 25 Nov 2016 - 13:05

La restauration de mon Stinger à débutée.
Les premières photos :


Nouveau cadre:
Restauration Stinger 1990 20161010

Restauration Stinger 1990 20161011


Cadre démonté et nettoyé:
Restauration Stinger 1990 20161012


Cadre apprêté et poncé:
Restauration Stinger 1990 20161116

Restauration Stinger 1990 20161117


En attendant un temps plus clément pour faire la peinture/vernis, début du dépouillement, carenages, boîte à air, rampe de carbus, radiateurs d'eau et d'huile, échappement, berceau. ... Plus qu'à faire tomber le moteur.
Restauration Stinger 1990 20161118

Restauration Stinger 1990 20161120

Restauration Stinger 1990 20161119


Voilà pour l'instant,  la suite dans un prochain post,  si vous êtes intéressés. Smile
Miclav38
Miclav38
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 706
Masculin
Age : 57
Localisation : LA BUISSE
Moto : S1000XR / Stinger H2 1990 / ZXR 750 J2 1992

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Seb le Ven 25 Nov 2016 - 13:36

Le pneu avant va être restauré aussi Laughing

Beau travail hâte de voir l'avancement V
Seb
Seb
la moto, une passion
la moto, une passion

Nombre de messages : 216
Masculin
Age : 37
Moto : Ducati 1100 Evo

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  clicmasterleretour le Ven 25 Nov 2016 - 15:27

V
clicmasterleretour
clicmasterleretour
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 1086
Masculin
Age : 43
Moto : Un 3 pattes Royal

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  repsol38 le Sam 26 Nov 2016 - 2:12

Impatient de voir le reste, mais je sais que la restauration va être au petit oignions cheers

mob

V
repsol38
repsol38
roule de temps en temps
roule de temps en temps

Nombre de messages : 1804
Masculin
Age : 20
Localisation : voiron city
Moto : une bleu

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  multigrigio le Sam 26 Nov 2016 - 7:56

Waow , très beau travail de longue haleine sur une belle machine mythique! . cheers cheers


Par contre pour la peinture, évites les conseils de Stanleymachintruchose. Basketball siffle
multigrigio
multigrigio
la neige? meme pas peur !!
la neige? meme pas peur !!

Nombre de messages : 6127
Masculin
Age : 58
Localisation : Circuit de Roybon
Moto : 1098 Bella ed rumorosa

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Gil le Sam 26 Nov 2016 - 10:24


Elle était déjà très propre avant sa restauration. I love you

Bon courage. hello
Gil
Gil
la neige? meme pas peur !!
la neige? meme pas peur !!

Nombre de messages : 10013
Masculin
Age : 61
Localisation : Grenoble
Moto : S1000R

http://www.worldsbk.com/fr/

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Invité le Dim 27 Nov 2016 - 12:50

belle réalisation sur une base mythique Content , de quoi s'occuper pendant les mois d'hiver au chaud dans le garage.

Hâte de voir la suite.... geez

Invité
Invité


Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Invité le Dim 27 Nov 2016 - 13:56

si tu fait pas sablé et peinture epoxy la peinture de ton cadre ne tiendra pas...

Invité
Invité


Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Miclav38 le Dim 27 Nov 2016 - 14:27

adrien a écrit:si tu fait pas sablé et peinture epoxy la peinture de ton cadre ne tiendra pas...

Merci du conseil, mais j'ai déjà pratiqué cela sans problèmes. Mais il est vrai que la peinture epoxy est plus dure , par contre au niveau des teintes le choix est restreint. A l'origine ce n'est pas de l'epoxy et elle à déjà 26 ans, la teinte exacte d'origine se trouve en base mat à revenir et avec le bon appret cela tient.

Mais si tu as un bon tuyau pour du sablage + epoxy cela m'intéresse quand-même car j'aurai peut-être mes jantes à rénover.
Miclav38
Miclav38
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 706
Masculin
Age : 57
Localisation : LA BUISSE
Moto : S1000XR / Stinger H2 1990 / ZXR 750 J2 1992

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  peamok le Lun 28 Nov 2016 - 19:25

Miclav38 a écrit:
adrien a écrit:si tu fait pas sablé et peinture epoxy la peinture de ton cadre ne tiendra pas...

Merci du conseil, mais j'ai déjà pratiqué cela sans problèmes. Mais il est vrai que la peinture epoxy est plus dure , par contre au niveau des teintes le choix est restreint. A l'origine ce n'est pas de l'epoxy et elle à déjà 26 ans, la teinte exacte d'origine se trouve en base mat à revenir et avec le bon appret cela tient.

Mais si tu as un bon tuyau pour du sablage + epoxy cela m'intéresse quand-même car j'aurai peut-être mes jantes à rénover.

pour cela il faut demander à shifter (joel) c'etait sont boulot

bon courage pour la suite
peamok
peamok
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 1067
Masculin
Age : 51
Localisation : st martin d uriage
Moto : 1290 V2 ktm/250 beta trial/300 montesa

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  K1000R le Mer 30 Nov 2016 - 21:01

Du grand art Very Happy

Pkoi changer le cadre ?

K1000R
ca commence...
ca commence...

Nombre de messages : 113
Age : 29

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Miclav38 le Mer 30 Nov 2016 - 21:58

K1000R a écrit:Du grand art Very Happy

Pkoi changer le cadre ?

J'avais une fixation de cassée sur le cadre Neutral ,  et puis c'est plus simple, tu déposes d'un côté, tu nettoies et tu remontes de l'autre côté Very Happy
Miclav38
Miclav38
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 706
Masculin
Age : 57
Localisation : LA BUISSE
Moto : S1000XR / Stinger H2 1990 / ZXR 750 J2 1992

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Miclav38 le Jeu 1 Déc 2016 - 22:07

Hier météo parfaite pour la peinture de mon cadre. sunny
Le voilà fini peinture + vernis. Cool
Restauration Stinger 1990 20161210

Restauration Stinger 1990 20161211



Aujourd'hui je continue le démontage / nettoyage.
Le cadre défunt.  Crying or Very sad
Restauration Stinger 1990 20161212


Le moteur sorti de son cadre, nettoyage puis vérification du jeu aux soupapes. Deux petites fuites d'huile décelées, une à l'emboitement de la pompe à eau et une autre au cache culbuteurs : 2 joints à changer. Neutral
Restauration Stinger 1990 20161213

Restauration Stinger 1990 20161214


La suite un peu plus tard. Smile
Miclav38
Miclav38
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 706
Masculin
Age : 57
Localisation : LA BUISSE
Moto : S1000XR / Stinger H2 1990 / ZXR 750 J2 1992

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  clicmasterleretour le Jeu 1 Déc 2016 - 22:31

Super !
Elle a combien de bornes ?
clicmasterleretour
clicmasterleretour
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 1086
Masculin
Age : 43
Moto : Un 3 pattes Royal

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Seb le Ven 2 Déc 2016 - 9:23

Super boulot Wink V V V V V
Seb
Seb
la moto, une passion
la moto, une passion

Nombre de messages : 216
Masculin
Age : 37
Moto : Ducati 1100 Evo

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Miclav38 le Ven 2 Déc 2016 - 10:11

clicmasterleretour a écrit:Super !
Elle a combien de bornes ?

Elle approche les 60000kms
Miclav38
Miclav38
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 706
Masculin
Age : 57
Localisation : LA BUISSE
Moto : S1000XR / Stinger H2 1990 / ZXR 750 J2 1992

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  clicmasterleretour le Ven 2 Déc 2016 - 23:45

Elle sort du rodage quoi V
clicmasterleretour
clicmasterleretour
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 1086
Masculin
Age : 43
Moto : Un 3 pattes Royal

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  gca le Sam 3 Déc 2016 - 11:33

c'est ton noel santa Content
en tout cas courageux hello
tu auras un double plaisir , j'ai fait des trucs dans le genre sur des brèles et sur des voitures
rouler sur le brelon que tu auras entièrement refait
gca
gca
roule tout le temps
roule tout le temps

Nombre de messages : 2017
Masculin
Age : 65
Localisation : RIVES
Moto : NOIRE

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Miclav38 le Sam 3 Déc 2016 - 16:45

Voilà la distribution apparente.
Première opéra la prise des jeux aux soupapes.
Restauration Stinger 1990 20161220


Une fois fait, démontage des arbres à cames afin d'accéder aux pastilles. Prise de mesures afin d'adapter ou changer celles-ci.
Restauration Stinger 1990 20161221


Voila les arbres à cames et les pastilles. Maintenant il faut si possible inverser les pastilles ou en commander d'autres afin d'obtenir les jeux préconisés.
Restauration Stinger 1990 20161222
Miclav38
Miclav38
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 706
Masculin
Age : 57
Localisation : LA BUISSE
Moto : S1000XR / Stinger H2 1990 / ZXR 750 J2 1992

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Miclav38 le Lun 12 Déc 2016 - 19:29

Voilà les pastilles sont commandées, arrivées et remontées.  Les jeux vérifiés,  tout est nickel, la distribution réglée tiptop. Very Happy

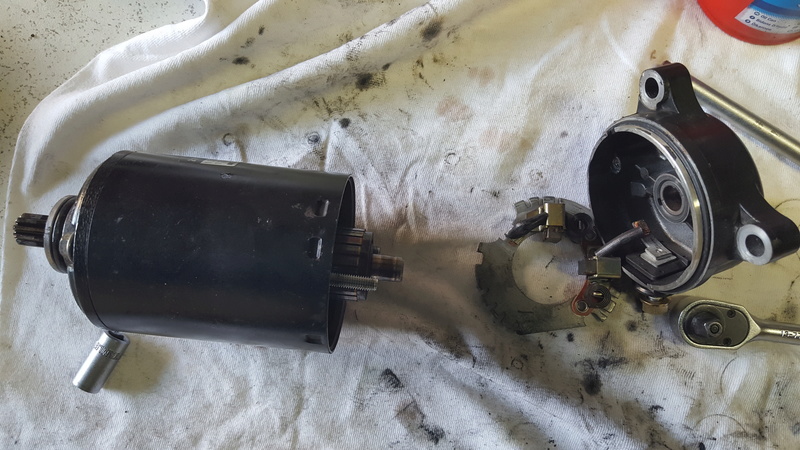

Démontage du démarreur pour vérification des charbons et du collecteur, nettoyage de celui-ci, les charbons ont presque la côte du neuf. Very Happy
Restauration Stinger 1990 20161234



Démontage de l'alternateur pour vérification, courroie pas top, balai ok, un coup de souflette pour tout nettoyer. Plus qu'à trouver une courroie.
Restauration Stinger 1990 20161235

Restauration Stinger 1990 20161236



Démontage de la pompe à eau, il y avait une petite fuite d'huile. Changement du joint torique.
Restauration Stinger 1990 20161237

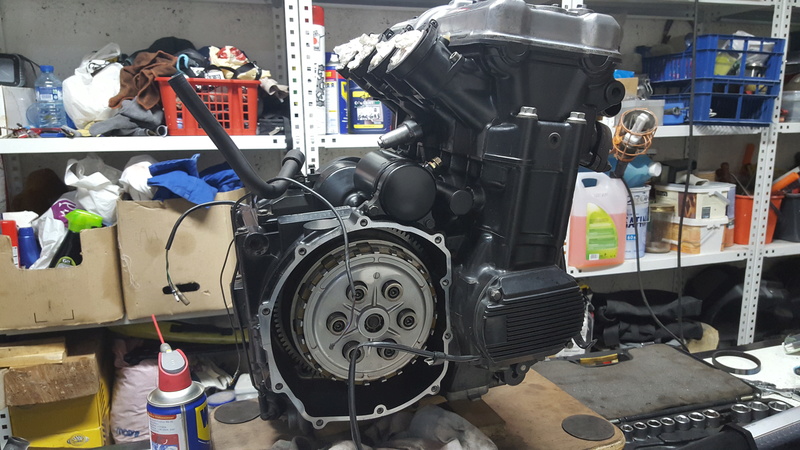

Démontage du carter d'embrayage pour vérifier celui-ci,  tout neuf.  Very Happy
Restauration Stinger 1990 20161238



Début du remontage du cadre,  puis ce sera au tour du bras oscillant  .......
Restauration Stinger 1990 20161240

Restauration Stinger 1990 20161239



La suite à venir .....
Miclav38
Miclav38
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 706
Masculin
Age : 57
Localisation : LA BUISSE
Moto : S1000XR / Stinger H2 1990 / ZXR 750 J2 1992

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  repsol38 le Lun 12 Déc 2016 - 19:38

Vraiment propre, comme neuf cheers

Hésite pas si ta besoin d'un coup de main Wink même si j'ai 2 mains gauches V
repsol38
repsol38
roule de temps en temps
roule de temps en temps

Nombre de messages : 1804
Masculin
Age : 20
Localisation : voiron city
Moto : une bleu

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  clicmasterleretour le Mar 13 Déc 2016 - 8:05

Toi tu sais faire que nettoyer une moto, pas la remonter Very Happy
clicmasterleretour
clicmasterleretour
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 1086
Masculin
Age : 43
Moto : Un 3 pattes Royal

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  repsol38 le Mar 13 Déc 2016 - 10:20

clicmasterleretour a écrit:Toi tu sais faire que nettoyer une moto, pas la remonter Very Happy
chaise :beurk: tu sors Restauration Stinger 1990 915220

lol!
repsol38
repsol38
roule de temps en temps
roule de temps en temps

Nombre de messages : 1804
Masculin
Age : 20
Localisation : voiron city
Moto : une bleu

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Miclav38 le Mer 21 Déc 2016 - 12:53

La suite .......

Le bras oscillant, amortisseur, billettes remontés et graissés, roulements changés.
Restauration Stinger 1990 20161249



Radiateur d'huile remis en place.
Restauration Stinger 1990 20161250



Réception d'un petit colis de joints et pièces diverses.
Restauration Stinger 1990 20161253



Fourche remontée et colonne réglée.
Restauration Stinger 1990 20161251



Radiateur et circuit de refroidissement remontés
Restauration Stinger 1990 20161252




La suite sera le remontage de la boucle AR, la mise en place du faisceau électrique et sont raccordement ...... scratch
Miclav38
Miclav38
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 706
Masculin
Age : 57
Localisation : LA BUISSE
Moto : S1000XR / Stinger H2 1990 / ZXR 750 J2 1992

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Shrock le Mer 21 Déc 2016 - 16:25

cheers
Shrock
Shrock
dès que possible, sur la moto
dès que possible, sur la moto

Nombre de messages : 1037
Masculin
Age : 107

Revenir en haut Aller en bas

Restauration Stinger 1990 Empty Re: Restauration Stinger 1990

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
